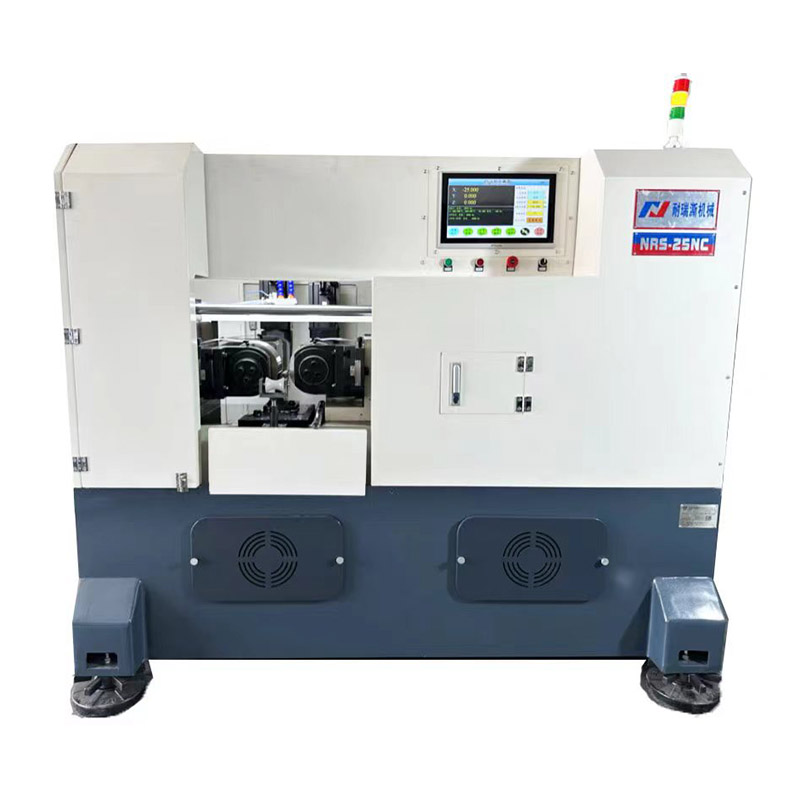

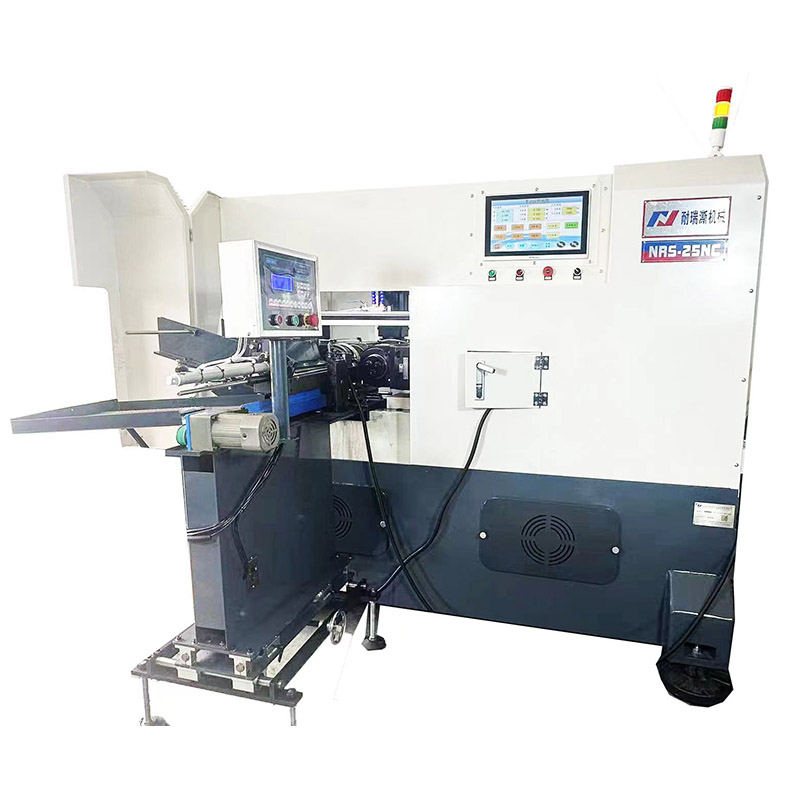

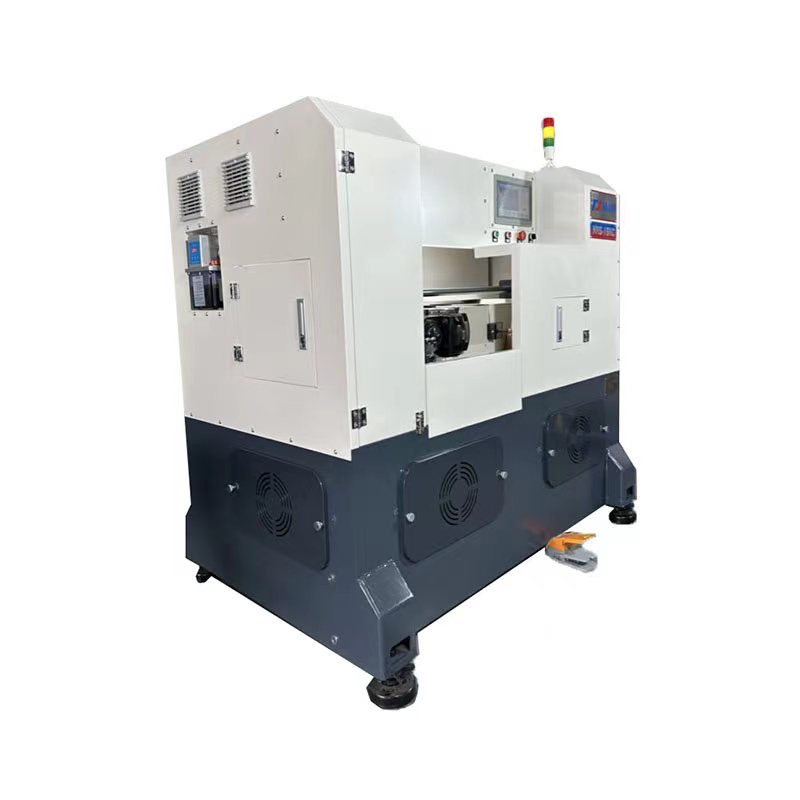

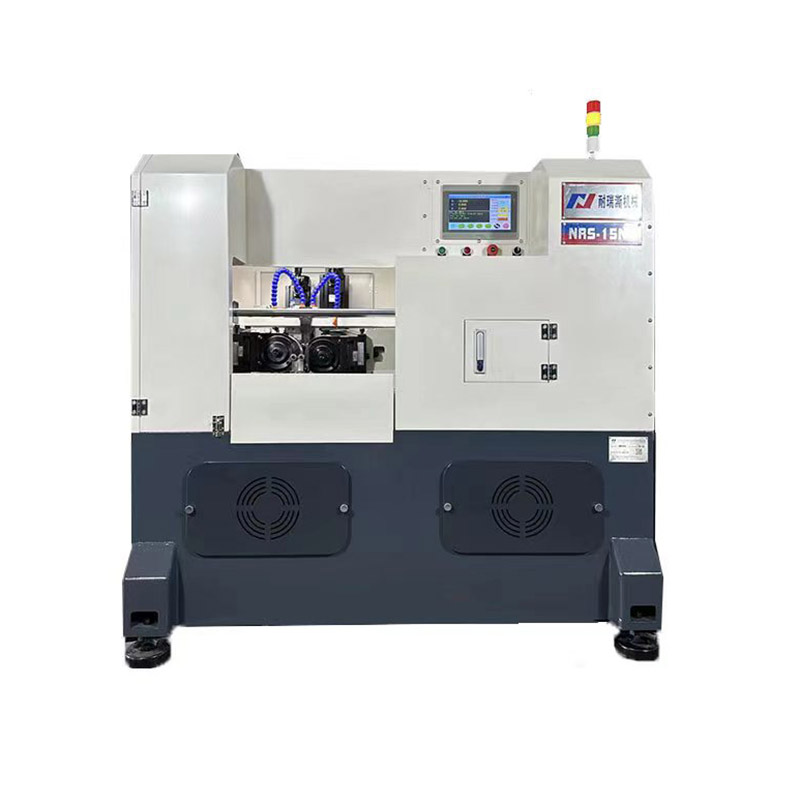

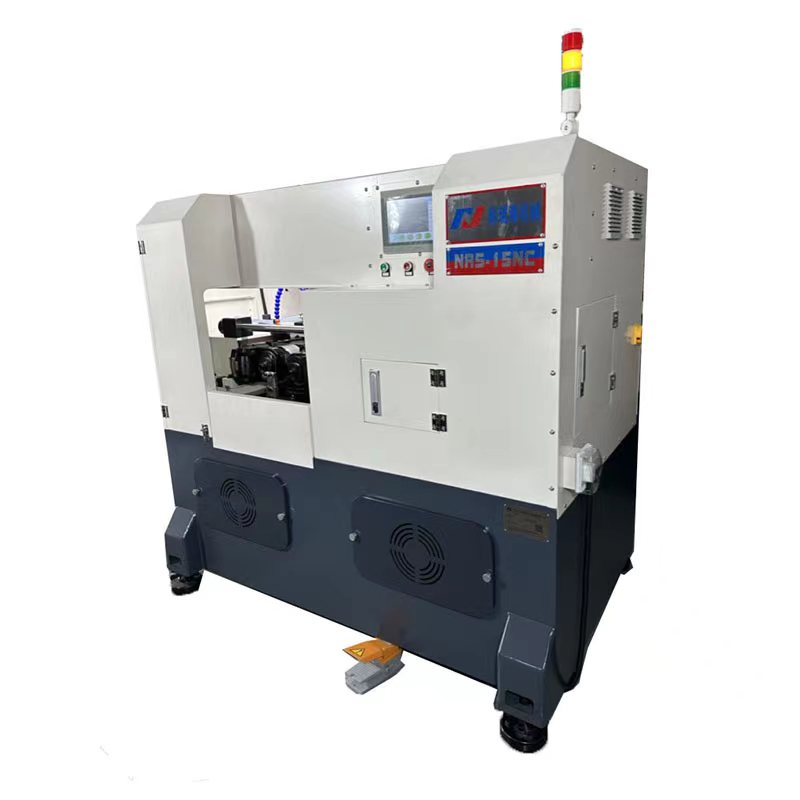

CNC సర్వో-మోటార్ థ్రెడ్ రోలింగ్ మెషిన్

CNC సర్వో-మోటార్ థ్రెడ్ రోలింగ్ మెషిన్

నేను this ఈ CNC థ్రెడ్ రోలింగ్ మెషీన్ యొక్క ప్రధాన లక్షణాలు:

   A. మోడల్ కోడ్ సర్వో మోటార్ డ్రైవ్, గరిష్ట అవుట్పుట్ 30 టోన్లు.

  బి. రోలర్ రకాన్ని బట్టి కింది వర్క్‌పీస్‌లు చేయవచ్చు:

   1.

       వ్యాసం ≤g80mm, పిచ్ ≤ 8.0 మిమీ, గరిష్ట పొడవు 150 మిమీ

  2.

సి. స్ట్రక్చరల్ ఫీచర్స్: రెండు రోలర్ షాఫ్ట్‌లు సర్వో మోటార్స్ చేత నడపబడతాయి మరియు ఫీడ్ షాఫ్ట్ సర్వో మోటార్స్ చేత చుట్టబడుతుంది

     బీడ్ రాడ్ బదిలీ ఫీడ్‌లోకి.

D. ఈ రోలింగ్ మెషీన్ వివిధ రకాల దంతాల ఆకార ఉత్పత్తులను కూడా ప్రాసెస్ చేయగలదు: పురుగు పళ్ళు, ట్రాపెజాయిడ్ పళ్ళు, బంతి

   స్క్రూ, రోలింగ్, నర్లింగ్, రోలింగ్ గాడి మొదలైనవి డ్రాయింగ్ ఉపరితలం ప్రకారం నిర్ణయించాల్సిన అవసరం ఉంది.

II 、 సాంకేతిక లక్షణాలు:

 1. రోలింగ్ థ్రెడ్ యొక్క బయటి వ్యాసం: φ3 ~ φ80mm

 2. రోలింగ్ థ్రెడ్ పిచ్: 0.6 ~ 8.0 మిమీ

 3. స్పిండిల్ స్పీడ్: 10 ~ 60 ఆర్‌పిఎమ్ (స్టెప్లెస్ స్పీడ్ రెగ్యులేషన్)

 4. వైర్ రోలర్ యొక్క బయటి వ్యాసం (గరిష్టంగా): φ210 మిమీ, కీవే పరిమాణం 20*8 మిమీ/మిమీ.

 5. స్పిండిల్ బాహ్య వ్యాసం: φ75mm (H7)

 6. వైర్ రోలర్ యొక్క వెడల్పు మరియు పొడవు: వర్క్‌పీస్ యొక్క డిమాండ్ ప్రకారం, పొడవైనది 150 మిమీ వరకు ఉపయోగించవచ్చు

 దీనితో, - సాధారణ సాధారణ లక్షణాలు 35, 40, 50, 60, 70, 100 మిమీ

  7. రెండు కుదురుల మధ్య గరిష్ట దూరం: 280 మిమీ

 8. రెండు కుదురుల మధ్య కనీస దూరం: 180 మిమీ

 9. గరిష్ట రోలింగ్ పీడనం: 30 టాన్స్

 10. రోలర్ డ్రైవ్ హార్స్‌పవర్: 11 కిలోవాట్

 11. ఫీడ్ ప్రొపల్షన్ హార్స్‌పవర్: 5.5 కిలోవాట్

 12. భూమి నుండి రోలర్ సెంటర్ వరకు ఎత్తు: 1050 మిమీ

 13. ఫ్లోర్ ఏరియా: 2100 ఎల్ఎమ్ఎమ్*1600WMM*2100HMM

 14. నికర బరువు: 3200 కిలోలు; స్థూల బరువు: 3000 కిలోలు
