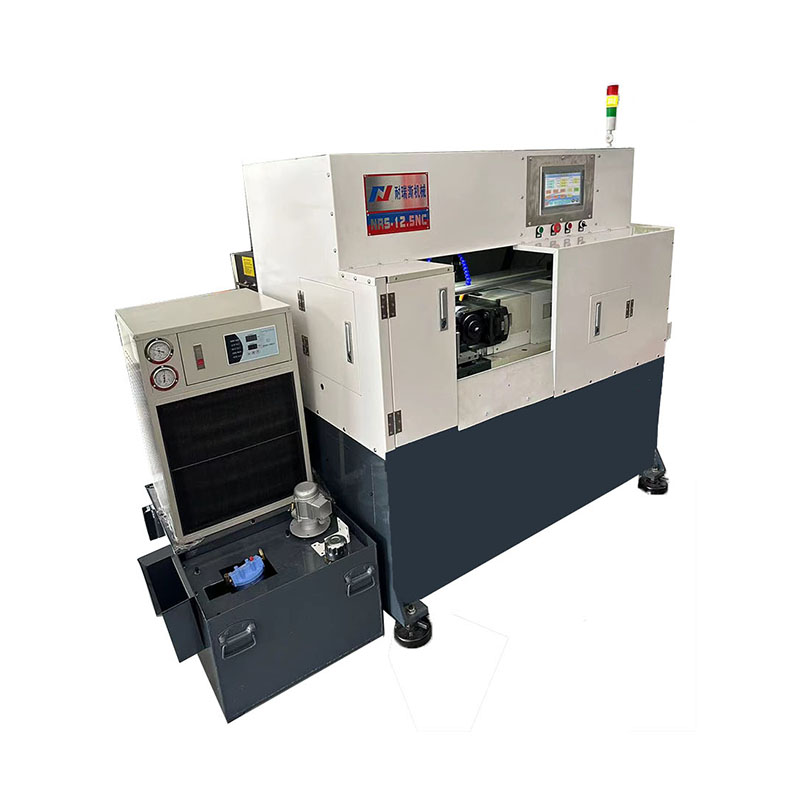

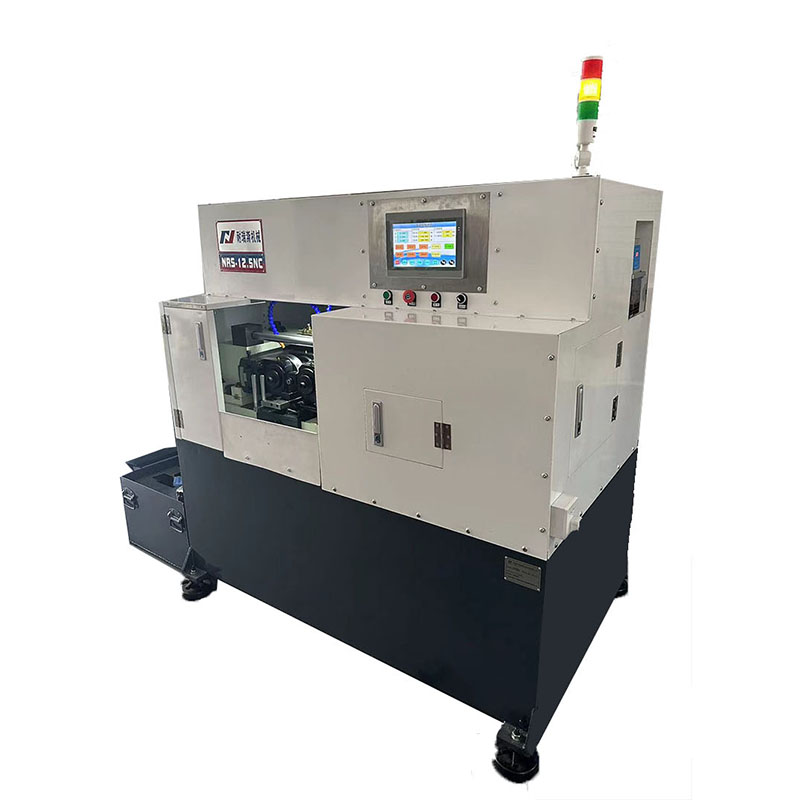

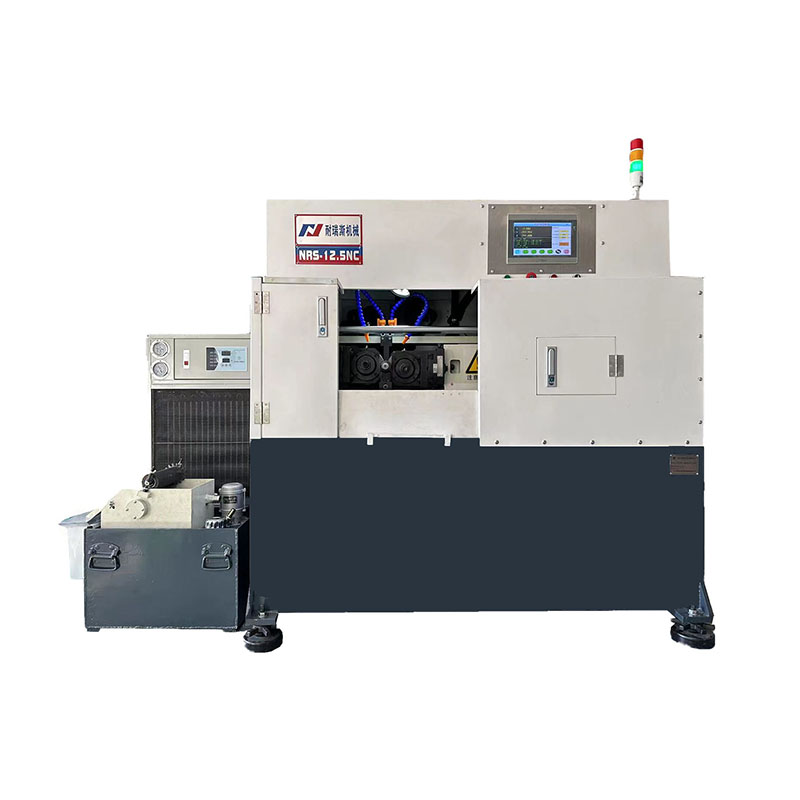

ఆటోమేటిక్ CNC థ్రెడ్ రోలింగ్ మెషిన్

ఉత్పత్తి వివరణ

ఆటోమేటిక్ CNC థ్రెడ్ రోలింగ్ మెషిన్ అధిక రోలింగ్ ఖచ్చితత్వం మరియు డిజిటలైజేషన్ మరియు సులభమైన ఆటోమేషన్ లక్షణాలను కలిగి ఉంటుంది.

Dongguan Neres హార్డ్‌వేర్ మెషినరీ కో., LTD. చైనాలో థ్రెడ్ రోలింగ్ తయారీదారు, ఆటోమేటిక్ CNC థ్రెడ్ రోలింగ్ మెషిన్ అనేది అధునాతన డిజిటల్ నియంత్రణ సాంకేతికత స్వతంత్ర పరిశోధన మరియు అధిక-పనితీరు గల రోల్ ఫార్మింగ్ మెషిన్ అభివృద్ధి యొక్క నా ఫ్యాక్టరీ ఉపయోగం. ఇది ప్రధానంగా చిన్న మాడ్యులస్ ఇన్‌వాల్యూట్ స్ప్లైన్ మరియు హై ప్రెసిషన్ ఎక్స్‌టర్నల్ థ్రెడ్ యొక్క శీతల ఏర్పాటుకు ఉపయోగించబడుతుంది. ఇది ఇతర అధిక ఖచ్చితత్వం కలిగిన కోనోడాంట్ యొక్క కోల్డ్ రోలింగ్ ఏర్పాటుకు కూడా ఉపయోగించవచ్చు. కింది ప్రయోజనాలను కలిగి ఉంది:

âటచ్ స్క్రీన్ ఆపరేషన్ ప్యానెల్, మరింత ఖచ్చితమైన నియంత్రణ;

âఅధిక దృఢమైన మంచం ఆధారంగా, వివిధ రోలింగ్ ఫిక్చర్ యొక్క సమగ్ర రూపకల్పన అవసరం;

âత్రీ-యాక్సిస్ సర్వో ఆపరేషన్, ఖచ్చితత్వం మరియు అచ్చు జీవితాన్ని మెరుగుపరుస్తుంది;

âఈ ఆటోమేటిక్ CNC థ్రెడ్ రోలింగ్ మెషిన్ సాధారణ ఆపరేషన్, రోలర్ టూత్ దూరం మరియు దంతాల స్థానం మధ్య డేటా ఇన్‌పుట్ ద్వారా ఎడమ మరియు కుడి కుదురును సర్దుబాటు చేయవచ్చు, ఎడమ మరియు కుడి కుదురు మధ్య దూరం యొక్క పరిమాణాన్ని ఇన్‌పుట్ ద్వారా సర్దుబాటు చేయవచ్చు. సమాచారం;

âఅధిక రోలింగ్ కావచ్చు, ఎడమ మరియు కుడి కుదురు వారి స్వంత స్వతంత్ర సర్వో మోటార్ డ్రైవ్ ద్వారా, సమకాలిక నియంత్రణ ద్వారా అధిక ఖచ్చితమైన రోలింగ్‌ను సాధించడానికి టూత్ బయాస్‌ను తొలగించవచ్చు;

âనాన్-హైడ్రాలిక్ ఫీడ్ బాల్ స్క్రూ, మ్యాచింగ్ ఖచ్చితత్వంపై హైడ్రాలిక్ ఉష్ణోగ్రత మార్పు ప్రభావాన్ని తగ్గిస్తుంది;

âరేడియల్ రోలింగ్, యాక్సియల్ రోలింగ్, రీరోలింగ్, రెసిప్రొకేటింగ్ రోలింగ్ 4 ప్రాసెసింగ్ మెథడ్స్‌తో, మల్టీ-స్టేషన్ రోలింగ్ కోసం ఒకే వర్క్‌పీస్ ఉంటుంది;

âఈ ఆటోమేటిక్ CNC థ్రెడ్ రోలింగ్ మెషిన్ ప్రత్యేక భాగాలతో అమర్చబడి ఉంటుంది, ఖచ్చితమైన రోలింగ్ కోసం స్ప్లైన్ షాఫ్ట్, వోర్టెక్స్ షాఫ్ట్, సాధారణ థ్రెడ్, స్ట్రెయిట్ గ్రెయిన్, మెష్ మరియు ఇతర భాగాలను గ్రహించగలదు;

వీడియోలు:

మాకు రెండు రకాల CNC థ్రెడ్ రోలింగ్ మెషిన్ ఉంది: NRS-25NC మరియు NRS-15NC.

క్రింది CNC థ్రెడ్ రోలింగ్ మెషిన్ NRS-25 లక్షణాలు:

సాంకేతిక వివరములు		NRS-25NC
ఉత్పత్తి నామం		ఆటోమేటిక్ CNC థ్రెడ్ రోలింగ్ మెషిన్
థ్రెడ్ పరిధి	ప్లంజ్ రోలింగ్ MAX. వ్యాసం	80మి.మీ
	ఫీడ్ రోలింగ్ MAX ద్వారా. వ్యాసం	45మి.మీ
	పొడవు పరిధి (ఫీడ్‌లో)	120మి.మీ
	పొడవు పరిధి (త్రూ-ఫీడ్)	3000మి.మీ
కుదురు వేగం		1ï½60rpm/నిమి CVT
కుడి కుదురు ఫీడ్ వేగం		MAX.600mm/నిమి
కుదురుల మధ్య దూరం		180mmï½280mm
స్పిండిల్ ప్రయాణం		100మి.మీ
కుదురు భ్రమణ కోణం		±7.5°
డేటా స్థాయి నుండి కుదురు మధ్య వరకు ఎత్తు		180మి.మీ
బాల్ స్క్రూ సరళత		ఆటోమేటిక్ బలవంతంగా సరళత
కుడి కుదురు గైడ్ ఉపరితలం యొక్క సరళత
థ్రెడ్ రోలింగ్ మరణిస్తుంది	గరిష్టంగా వ్యాసం	220మి.మీ
	బోర్ వ్యాసం	75మి.మీ
	వెడల్పు పరిధి	150మి.మీ
	కీలక మార్గం
స్పిండిల్ డ్రైవ్ కోసం మోటార్ పవర్		సర్వోమోటర్2×5.5kw
కోలెంట్ శక్తి		0.09kw
గరిష్ట రోలింగ్ ఒత్తిడి		250KN
నేల నుండి కుదురు కేంద్రం వరకు ఎత్తు		950మి.మీ
ఆపరేషన్‌కు అవసరమైన స్థలం		2100mm1600mm2100mm
నికర బరువు		3200 కిలోలు
నియంత్రణ అక్షాల సంఖ్య		3 అక్షాలు
కుడి స్పిండిల్ మొబైల్ సర్వో మోటార్		5.5kw
Min.instruction యూనిట్	నేరుగా అక్షం	0.001మి.మీ
	భ్రమణ అక్షం	0.001°
